Canne GPS RTK InAirTech : canne de topographie au centimètre
Canne GPS de topographie conçue et fabriquée par InAirTech : récepteur u-blox ZED-F9P multi-constellation, antenne GNSS multibande calibrée, liaison Bluetooth sans câble avec le carnet de terrain (en option) et canne télescopique. Il suffit de saisir vos identifiants NTRIP pour lever des points au centimètre.
TVA 20 %. * Données constructeur du module u-blox ZED-F9P (fiche produit u-blox ZED-F9P (Product Summary)), variables selon la ligne de base, l'antenne, le masque et la géométrie satellitaire.

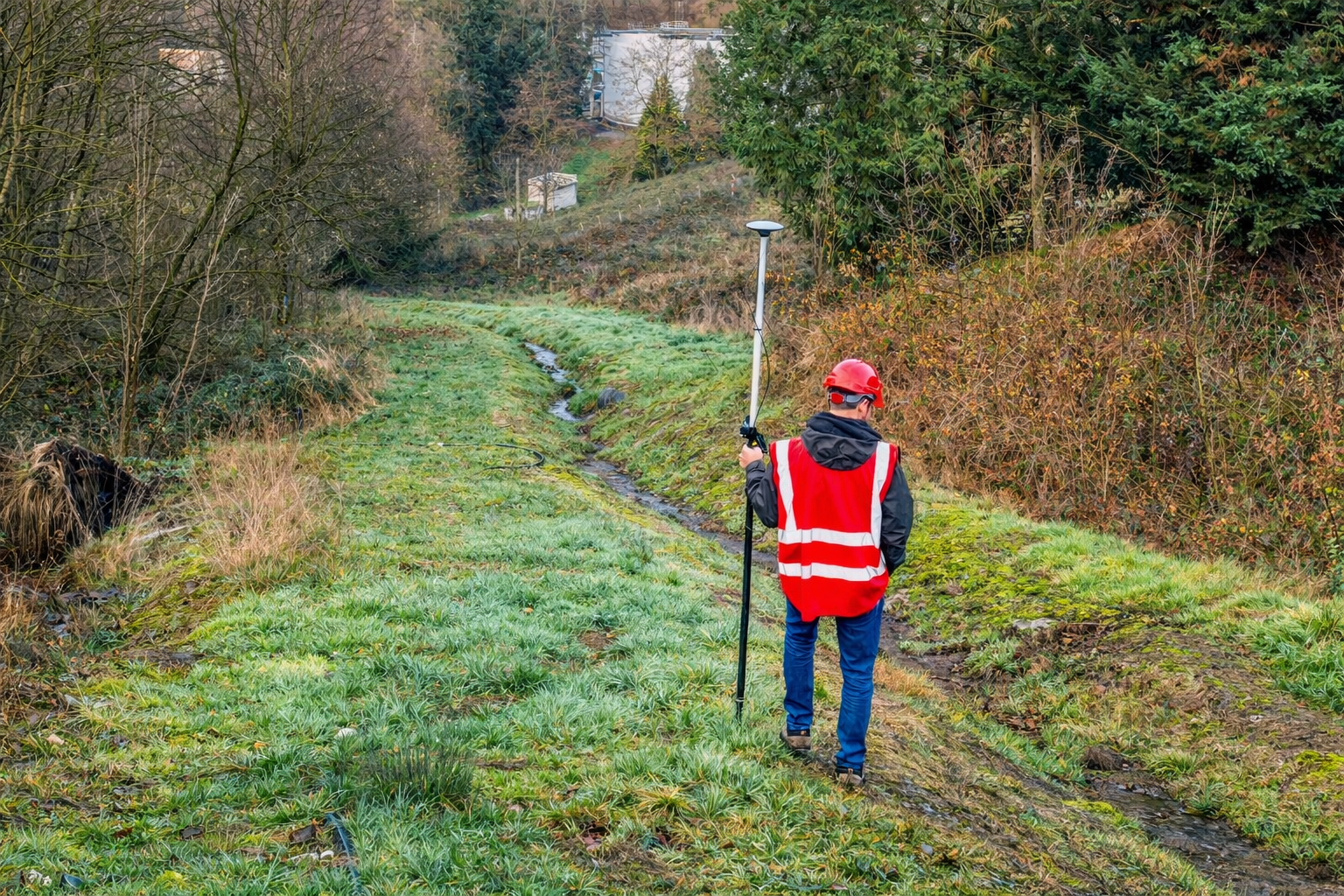

La canne GPS InAirTech en images
Canne GPS RTK InAirTech : l'essentiel en 30 secondes
- Type : canne GPS de topographie (canne GNSS RTK, dite aussi canne de géomètre ou d'arpentage) prête à l'emploi, fabriquée par InAirTech dans le Puy-de-Dôme.
- Récepteur : module u-blox ZED-F9P, multibande, 4 constellations suivies simultanément (GPS, GLONASS, Galileo, BeiDou).
- Corrections : réception RTK via NTRIP (format RTCM 3), depuis le réseau de bases de votre choix.
- Précision : GPS de précision centimétrique, 0,01 m + 1 ppm CEP en RTK, convergence inférieure à 10 s (données u-blox du module).
- Connectivité : Bluetooth / BLE sans câble entre le récepteur et le carnet de terrain, USB.
- Carnet de terrain (option) : batterie 10 000 mAh pour relever des points toute la journée, écran rafraîchi à 90 Hz.
- Offre : achat dès 1 900 € HT, avec carnet de terrain 2 100 € HT, location dès 90 € HT par jour.
Composition du kit de topographie GNSS RTK
Récepteur RTK u-blox ZED-F9P
- Module GNSS haute précision multibande, positionnement RTK centimétrique.
- Suivi simultané de 4 constellations : GPS, GLONASS, Galileo, BeiDou.
- Protocoles NMEA, UBX et RTCM v3.4.
- Liaison Bluetooth / BLE avec le carnet de terrain ou un terminal : aucun câble entre le récepteur et le carnet, la canne se déploie plus vite sur le terrain.
- Port USB.
Antenne GNSS multibande calibrée
- Antenne multibande calibrée, adaptée au récepteur bi-bande.
Canne télescopique
- Mise en station de l'antenne à la verticale du point levé.
- Ensemble léger, compact et mobile pour le travail de terrain.
Carnet de terrain (option)
- Pilotage du levé et enregistrement des points sur le terrain.
- Batterie de 10 000 mAh : assez d'autonomie pour relever des points sur toute une journée.
- Écran rafraîchi à 90 Hz, pour une interface réactive.
- Kit livré avec ou sans carnet selon votre équipement existant.
« Nous avons conçu cette canne pour nos propres chantiers drone : un kit simple, lié à aucun fournisseur de corrections. On saisit les identifiants NTRIP du réseau de son choix, payant ou gratuit, et la canne est opérationnelle immédiatement. »
Usages de la canne de topographie GPS
Associée à un réseau de corrections NTRIP, la canne topographique constitue une solution numérique de localisation pour chantier : chaque point est mesuré et enregistré en coordonnées, au centimètre, dans le système du projet.
Levé pour chantier par drone
- Acquisition des points d'appui (GCP) et des points de contrôle pour valider la précision absolue des livrables issus du LiDAR et de la photogrammétrie.
- Rattachement des livrables au système de coordonnées paramétrable du projet.
Levé topographique
- Levé de points, de détails et de profils en terrain dégagé.
- Compléments au sol des zones non visibles depuis le drone.
GPS de chantier : localisation et implantation
- Implantation de points sur chantier.
- Contrôle ponctuel d'ouvrages, de terrassements ou de stocks.
« Sur un levé drone, la canne RTK fait la différence entre un modèle cohérent et un livrable rattaché et contrôlé. Les points de contrôle mesurés au sol sont la seule façon de chiffrer réellement la précision obtenue. »
Mise en service : corrections RTK par NTRIP
La canne fonctionne en mobile RTK : elle reçoit en temps réel les corrections d'une station de référence ou d'un réseau de stations, diffusées par internet via le protocole NTRIP.
- Choisir un réseau de corrections NTRIP : abonnement commercial (Teria, Orpheon…) ou réseau ouvert et gratuit Centipède-RTK.
- Saisir l'adresse du caster, le port, le point de montage et les identifiants.
- Attendre la solution RTK fixe (« FIX ») avant d'enregistrer les points.
Acheter ou louer une canne GPS
| Formule | Prix HT | Prix TTC |
|---|---|---|
| Achat – kit sans carnet de terrain | 1 900 € | 2 280 € |
| Achat – kit avec carnet de terrain | 2 100 € | 2 520 € |
| Location | à partir de 90 € / jour | à partir de 108 € / jour |
TVA 20 %. Conditions de location détaillées sur la page Location LiDAR / canne RTK.
Caractéristiques techniques de la canne GNSS RTK
| Paramètre | Valeur |
|---|---|
| Kit | |
| Composition | Récepteur RTK, antenne GNSS multibande calibrée, canne télescopique, carnet de terrain (option) |
| Antenne | Multibande, calibrée |
| Connectivité | Bluetooth / BLE (sans câble vers le carnet), USB |
| Carnet de terrain (option) | Batterie 10 000 mAh, écran 90 Hz |
| Corrections | RTK via NTRIP |
| Fabrication | InAirTech, Olby (63) |
| Récepteur GNSS (module u-blox ZED-F9P) | |
| Constellations | GPS / QZSS, GLONASS, Galileo, BeiDou |
| Constellations simultanées | 4 |
| Précision de position RTK | 0,01 m + 1 ppm CEP |
| Temps de convergence RTK | < 10 s |
| Fréquence de navigation RTK | Jusqu'à 20 Hz |
| Protocoles | NMEA, UBX, RTCM v3.4 |
| Température de fonctionnement du module | -40 à +85 °C |
Source récepteur : fiche produit u-blox ZED-F9P (Product Summary). Précision et convergence dépendent des conditions atmosphériques, de la longueur de ligne de base, de l'antenne, des multitrajets et de la géométrie satellitaire. 1 ppm = 1 mm par kilomètre de distance à la station de référence.
Du levé terrain au livrable : l'accompagnement InAirTech
La canne GPS s'intègre dans la chaîne d'acquisition drone proposée par InAirTech.
- Formation photogrammétrie : préparation de mission et calage terrain.
- Formation télédétection LiDAR : acquisition et contrôle des nuages de points.
- LiDAR GreenValley pour drone.
- Prestation de topographie LiDAR.
« En formation, nous insistons sur un point : on ne lève un point qu'en solution FIX, et on vérifie systématiquement un point connu en début et en fin de chantier. C'est ce contrôle qui garantit le rattachement du levé. »
Questions fréquentes sur la canne GPS
Qu'est-ce qu'une canne GPS de topographie ?
Une canne GPS de topographie est un récepteur GNSS monté sur une canne télescopique. Elle reçoit en temps réel les corrections d'une station de référence pour positionner un point au centimètre.
Canne GPS, canne RTK ou canne GNSS : quelle différence ?
Il s'agit du même équipement. « Canne GPS » est l'appellation courante, mais le GPS n'est qu'une des constellations : la canne InAirTech est un récepteur GNSS qui suit aussi GLONASS, Galileo et BeiDou. « RTK » désigne la méthode de correction en temps réel qui apporte la précision centimétrique.
Quelle est la précision de la canne GPS RTK InAirTech ?
Le module u-blox ZED-F9P annonce une précision de position RTK de 0,01 m + 1 ppm CEP, avec une convergence inférieure à 10 secondes. La précision réelle dépend de la distance à la station de référence, de l'environnement et de la géométrie satellitaire.
Faut-il un abonnement NTRIP pour utiliser la canne GPS RTK ?
Oui, un accès à un réseau de corrections NTRIP est nécessaire pour obtenir la précision centimétrique. La canne n'est liée à aucun fournisseur : réseaux commerciaux (Teria, Orpheon…) ou réseau ouvert et gratuit Centipède-RTK. Il suffit de saisir les identifiants NTRIP dans l'interface de configuration.
Quelles constellations sont suivies ?
GPS / QZSS, GLONASS, Galileo et BeiDou, avec 4 constellations suivies simultanément par le récepteur ZED-F9P.
Quel est le prix d'une canne GPS RTK InAirTech ?
1 900 € HT (2 280 € TTC) sans carnet de terrain, 2 100 € HT (2 520 € TTC) avec carnet de terrain. La location est proposée à partir de 90 € HT par jour.
La canne GPS sert-elle pour les levés par drone ?
Oui. Elle sert à mesurer les points d'appui et les points de contrôle d'un levé photogrammétrique ou LiDAR par drone, pour rattacher et contrôler la précision des livrables.
