LiAir H800 : LiDAR drone longue portée, 1 000 m et caméra 26 MP

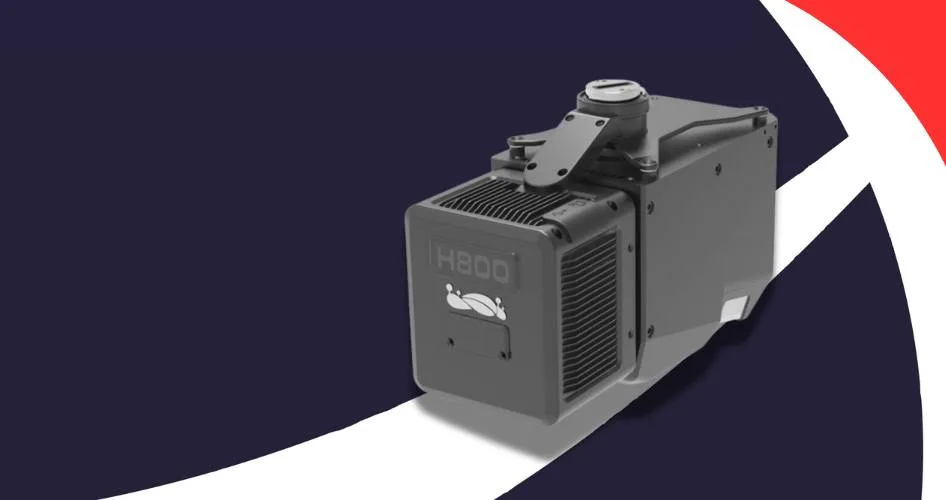

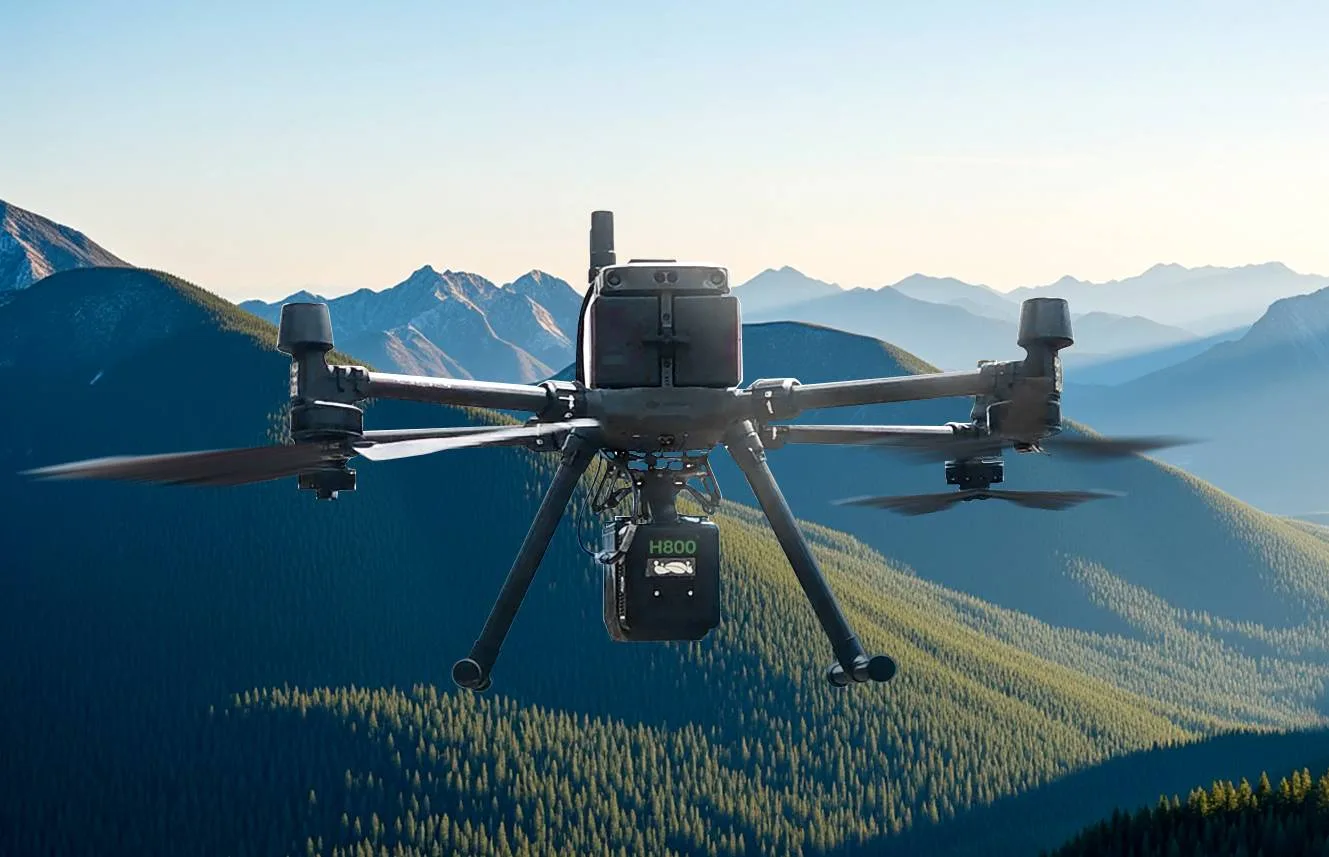

Le LiAir H800 de GreenValley est un système LiDAR aéroporté de 2,25 kg pour drones de la classe DJI Matrice 350 RTK et Matrice 400. Il associe un scanner 1 535 nm à retours de forme d'onde illimités, une centrale inertielle GreenValley et une caméra de cartographie 26 MP, pour la topographie, l'inventaire forestier et l'inspection de lignes électriques.
Tarif sur devis selon la configuration (porteur, logiciels, formation).
LiAir H800 : l'essentiel en 30 secondes
- Type : système LiDAR aéroporté moyenne et longue portée, tout-en-un (LiDAR + centrale inertielle + caméra 26 MP).
- Portée : 350 m à 10 %, 790 m à 50 % et 1 000 m à 80 % de réflectivité.
- Cadence : 100 000 à 2 000 000 points par seconde, retours de forme d'onde illimités.
- Précision : ±5 cm en vertical (système), répétabilité de 3 mm à 100 m.
- Couverture : bande au sol de plus de 450 m de large couverte en un seul passage à 200 m de hauteur ; jusqu'à 7 km²/h en levé topographique selon GreenValley.
- Porteurs : DJI M300/M350 RTK, DJI M400 et autres plateformes listées par le constructeur.
- Logiciels : GreenValley App (vol), LiGeoreference (prétraitement), LiDAR360 / LiPowerline (post-traitement, en option).
Points forts du LiDAR LiAir H800
Longue portée pour 2,25 kg
- Portée maximale de 1 000 m sur cible à 80 % de réflectivité.
- Cadence de mesure jusqu'à 2 000 kHz.
- Embarquable sur DJI M300/M350 RTK et M400.
Pénétration de la végétation
- Retours de forme d'onde illimités : acquisition du terrain naturel sous couvert végétal.
- Spot laser réduit et concentré pour les zones forestières denses.
Densité de points homogène
- 9 configurations combinant hauteur de vol, fréquence et énergie.
- Vitesse de balayage adaptée automatiquement pour un espacement des lignes et des points constant.
Rendement de couverture
- Champ de vision horizontal de 100°.
- Bande couverte au sol : plus de 450 m de large en un seul passage à 200 m de hauteur.
Caméra de cartographie 26 MP intégrée
- Résolution image de 4,7 cm à 200 m d'altitude.
- Colorisation des nuages de points.
Contrôle de vol intelligent
- Démarrage automatique de l'acquisition en vol et arrêt automatique au sol.
- GreenValley App : état du système, réglage des paramètres, nuage de points 3D en temps réel.
« Le H800 se choisit pour le rendement : à 200 m de hauteur, chaque passage couvre une bande de plus de 450 m de large : c'est moins d'axes de vol et moins de batteries pour couvrir un corridor ou un massif forestier. La préparation de mission reste déterminante pour tirer parti des 9 configurations de densité. »
Applications du LiAir H800
Inspection de lignes électriques
- Acquisition des conducteurs, pylônes et végétation en bordure de corridor.
- Analyse des distances de sécurité avec LiPowerline (option).
Inventaire et suivi forestier
- Modèle numérique de terrain sous couvert grâce aux retours multiples.
- Hauteur de canopée et structure du peuplement.

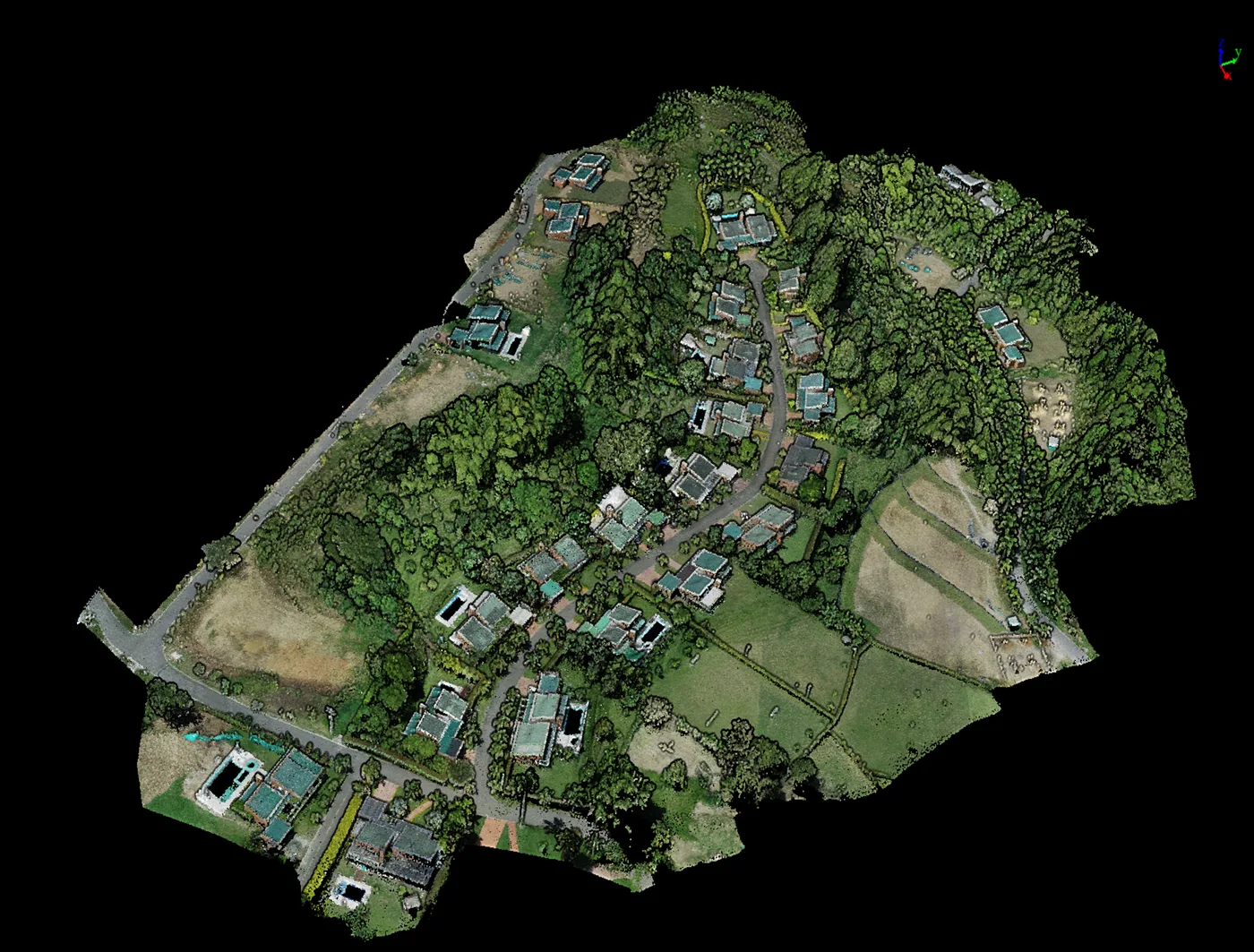

Topographie grandes surfaces
- Jusqu'à 7 km²/h en levé topographique (donnée GreenValley).
- MNT, MNS et courbes de niveau, nuage colorisé par la caméra 26 MP.
Évaluation d'urgence et prévention des risques
- Cartographie rapide après glissement de terrain, crue ou catastrophe.
- Données de terrain pour les plans de prévention des risques.
« En forêt, la question n'est pas la densité de points en sommet de canopée mais le nombre de points qui atteignent le sol. C'est là que les retours de forme d'onde du H800 font la différence sur la qualité du MNT. »
Caractéristiques techniques du LiAir H800
| Paramètre | Valeur |
|---|---|
| Système | |
| Portée de détection | 350 m à 10 % / 790 m à 50 % / 1 000 m à 80 % de réflectivité |
| Précision système (verticale) | ±5 cm |
| Poids | 2,25 kg |
| Dimensions | 249 × 102 × 163,3 mm |
| Tension d'alimentation | 18 à 24 V |
| Consommation | 61 W |
| Stockage | Carte TF 512 Go |
| Température de fonctionnement | -20 à 50 °C |
| Température de stockage | -30 à 60 °C |
| Capteur LiDAR | |
| Longueur d'onde | 1 535 nm |
| Champ de vision | 100° |
| Cadence de mesure | 100 000 à 2 000 000 pts/s |
| Nombre de retours | Retours de forme d'onde illimités* |
| Précision de répétabilité | 3 mm à 100 m |
| Navigation inertielle | |
| Constellations GNSS | GPS, GLONASS, Galileo, BDS |
| Fréquence des données IMU | 1 000 Hz |
| Précision azimut / attitude | 0,019° / 0,006° |
| Caméra | |
| Résolution | 26 MP (6 252 × 4 168 px) |
| Focale | 16 mm (24 mm équivalent) |
| Logiciels et compatibilité | |
| Contrôle de vol | GreenValley App |
| Prétraitement | LiGeoreference |
| Post-traitement | LiDAR360 / LiPowerline (en option) |
| Plateformes compatibles | DJI M300/M350 RTK, DJI M400, GDU S400E, CW15, Autel Alpha, FOXTECH, VILVERIN VL340 |
Source : brochure LiAir H800 (version française), établie d'après la brochure GreenValley International, et page produit GreenValley. * Le nombre maximal théorique de retours n'est atteint que dans des conditions spécifiques. Données constructeur, susceptibles d'évoluer.
Acquisition et traitement : l'accompagnement InAirTech
InAirTech, importateur exclusif GreenValley International en France, accompagne la mise en œuvre de la chaîne complète, du vol au livrable.
- Formation télédétection LiDAR : acquisition et traitement des nuages de points.
- Logiciels LiDAR : LiDAR360 et LiPowerline.
- Canne GPS RTK : points de contrôle et calage terrain.
- Service de traitement de données LiDAR.
« Une précision verticale de ±5 cm à 200 m se vérifie sur le terrain : nous contrôlons chaque levé avec des points mesurés à la canne GPS RTK, et c'est cette méthode que nous transmettons en formation. »
Questions fréquentes sur le LiAir H800
Quels drones sont compatibles avec le LiAir H800 ?
GreenValley indique la compatibilité avec les DJI M300 RTK, M350 RTK et M400, ainsi qu'avec les plateformes GDU S400E, CW15, Autel Alpha, FOXTECH et VILVERIN VL340.
Quelle est la portée du LiAir H800 ?
350 m sur une cible à 10 % de réflectivité, 790 m à 50 % et 1 000 m à 80 %.
Quelle est la précision du LiAir H800 ?
GreenValley annonce une précision système verticale de ±5 cm, une erreur verticale inférieure à 5 cm à 200 m de hauteur de vol et une répétabilité de mesure de 3 mm à 100 m.
Quelle surface couvre le LiAir H800 en un vol ?
Avec un champ de vision de 100°, chaque passage à 200 m de hauteur couvre une bande au sol de plus de 450 m de large. GreenValley annonce jusqu'à 7 km²/h en levé topographique.
Le LiAir H800 traverse-t-il la végétation ?
Oui. Il enregistre des retours de forme d'onde illimités avec un spot laser réduit, ce qui permet d'acquérir le terrain naturel sous couvert végétal. Le nombre maximal théorique de retours dépend des conditions réelles.
Le LiAir H800 intègre-t-il une caméra ?
Oui, une caméra de cartographie 26 MP (6 252 × 4 168 px, focale 24 mm équivalent) qui produit des images de 4,7 cm de résolution à 200 m et colorise les nuages de points.
Quels logiciels utiliser avec le LiAir H800 ?
GreenValley App pour le vol, LiGeoreference pour le prétraitement, et LiDAR360 ou LiPowerline (en option) pour le post-traitement.
